Архитектура

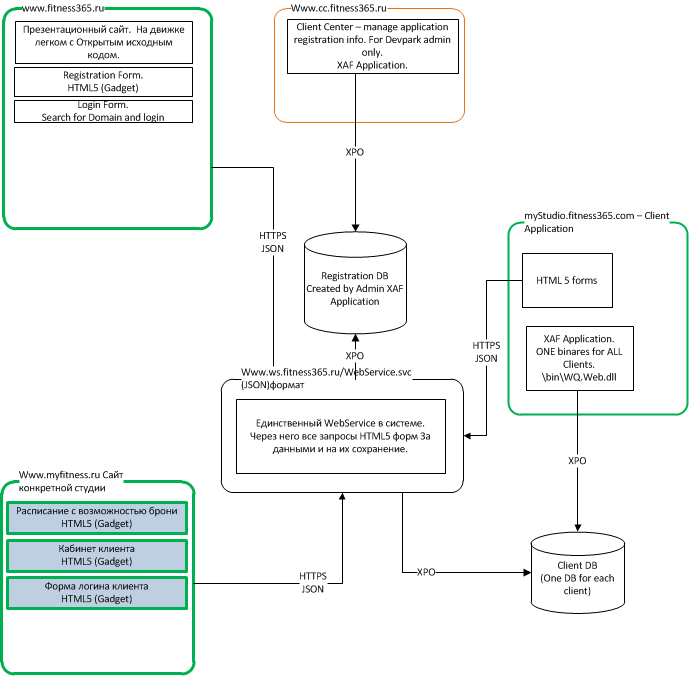

Зеленым выделены компоненты доступные клиенту. Оранжевым - только администраторам Девпарк.

Описание диаграммы компонентов

компонент	описание	технологии
www.fitnes365.ru	Центральный презентационный сайт системы. Служит для регистрации клиентов, описания возможностей программы. Регистрации в системе.	Движок с открытыми исходниками. Формы взаимодействия с WebService системы выполнены на HTML5 и размещаются по технологии Widgets
www.cc.fitness365.ru	Программа для управления регистрационными данными для Администратора сервиса (для Девпарка).	Web XAF приложение соединяется с базой регистрационных данных.
www.ws.fitness365.ru/WebService	Сервис реализующий бизнес логику системы и предоставляющий доступ к ее данным.	Использует существующий модуль Devaprk.WinterQween.Module.Dll для работы с данными и выполнения логики программы. Все расчеты в нем. Доступ по технологии WebService в формате JSON
Client DB	База данных индивидуальная для каждого клиента. Содержит информацию о бронях, персонале, клиентах, продажах, абонементах и пр… для каждого клиента.	Аналог WinterQueen базе создается апдейтером из модуля Devaprk.WinterQween.Module.Dll. Сервер БД для клиентских баз.
Registration DB	База данных регистрационных данных - пароль, логин, тариф, имя клиентской БД. одна для всех. Здесь же регистрируются клиенты клубов	Создается XAF приложением для администрирования.
MyFitness.fitness365.ru	Адрес для клиентского приложения размещенного у нас на хостинге. По этой ссылке могут приходить клиенты в свое приложение	Гибрид XAF + HTML5.
www.MyStudio.com	Сайт сделанный клиентом на который он может размещать наши Виджеты для бронирования	любой веб язык.
